S800 Retracting Landing Gearの組み立て

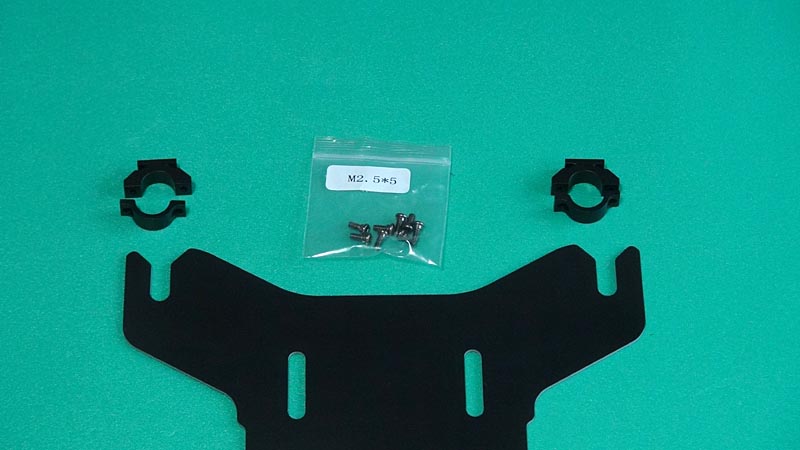

全パーツ

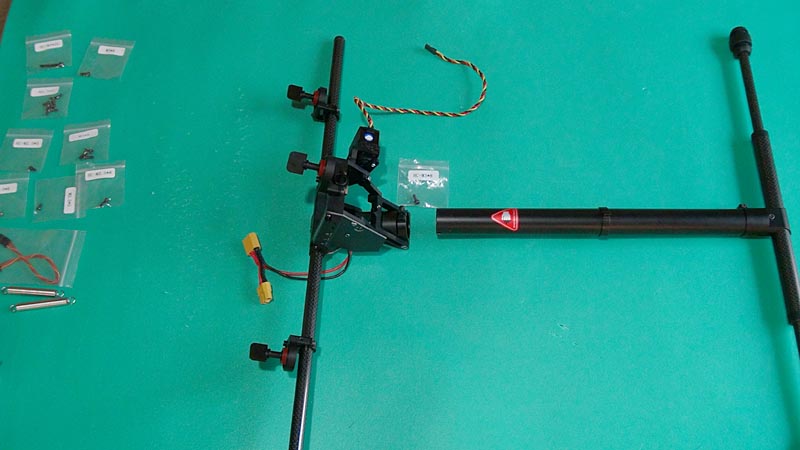

左の写真がRetracting Landing Gearの全パーツです 10数本のネジで
組み立てられます DJIサイトから取説を
ダウンロード

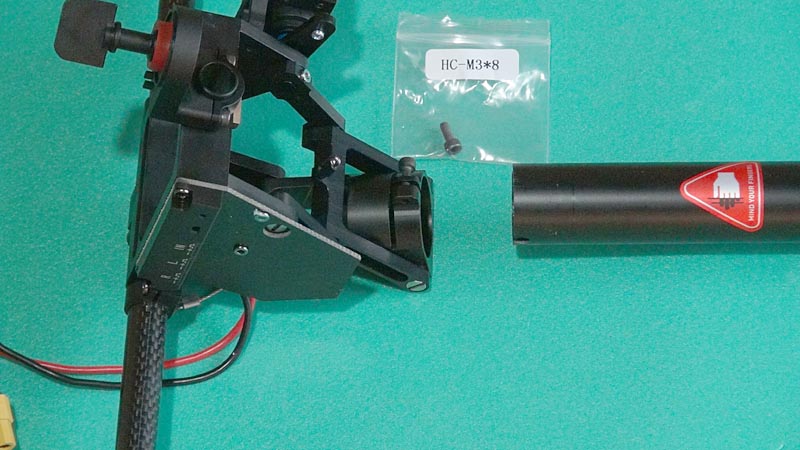

します 組み立て図
を参考にネジで各部を固定します 可動部に指など挟まないよう注意が
必要です

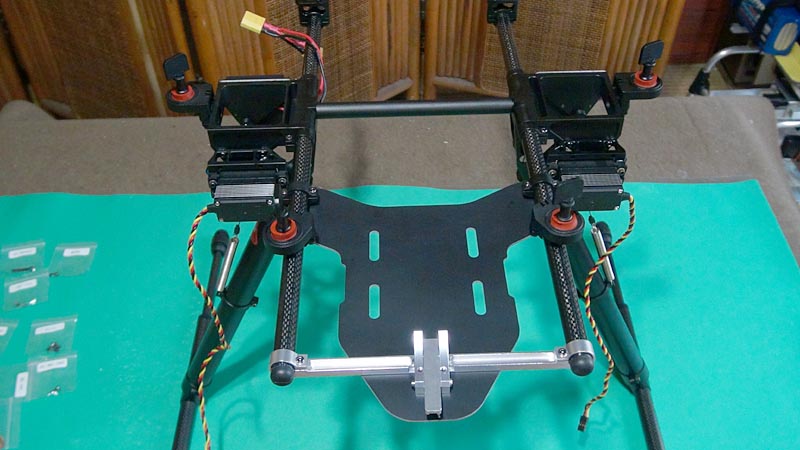

左右同様に組み立てます

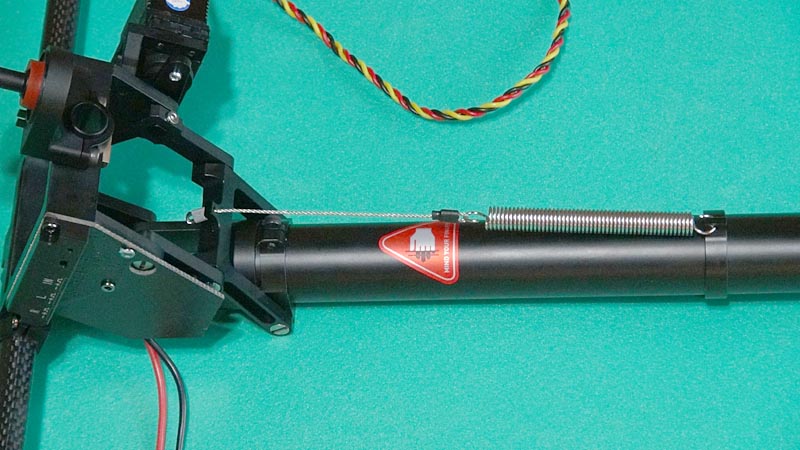

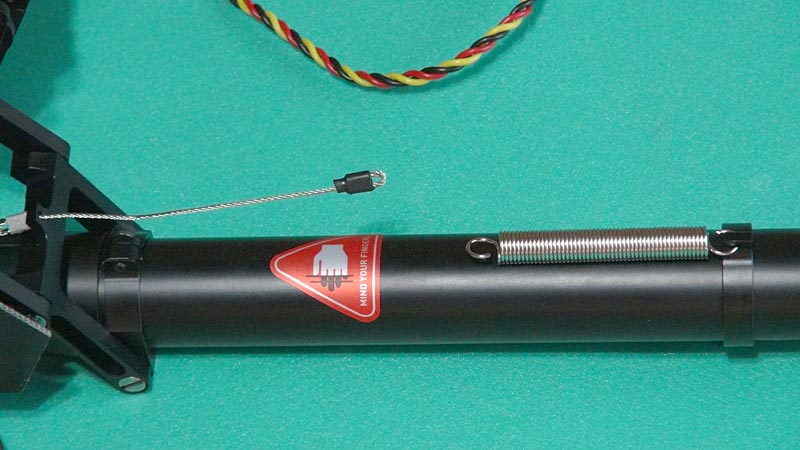

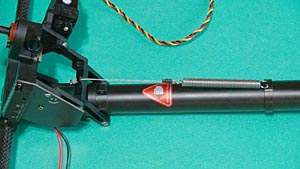

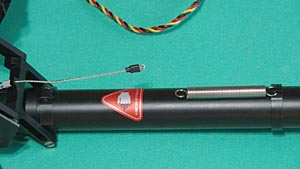

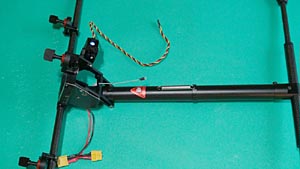

スプリングの取り付け及びワイヤーの連結

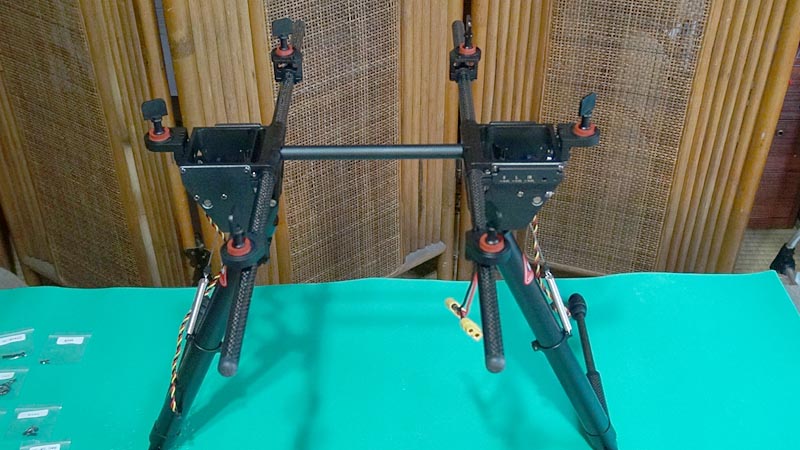

左右の足をパイプで連結します
コントロールボードに左右のサーボリード線、受信機へのリード線を差し
込みます コネクタは少し固めなのでしっかりと差し込みます 電源供給
用2個のXT60コネクタはS-800、Z15へそれぞれ接続します 受信機へ
のリード線はAUXチャンネルに接続します 送信機の2ポジションSWを

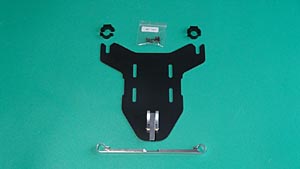

使います 後はバッテリートレイを取り付ければ完成です サーボ付のも
のはトラベルキャリブレーションの必要はないようです
