AceOneの接続方法

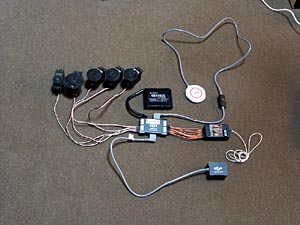

AceOneと受信機の仮接続

機体に搭載する前に確認のため接続しました　受信機とサーボの間に

MC（メインコントローラー）が入るかたちになります　またバッテリーは

MCに接続します　サーボ、受信機、MCの共通電源です　供給できる電

圧は4.8Vから8.4Vです　ただしサーボや受信機の定格電圧を超えない

よう注意が必要です　５V 程度の供給電圧が無難かと思います

注意！！
PCでのラダーサーボ設定が完了するまで絶対にラダーサーボは
接続しないように

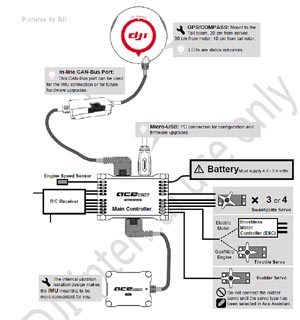

サーボの接続

MCにスロットルサーボ、ラダーサーボをMCの表示どおりに接続します

スワッシュサーボはスワッシュタイプにあわせてMCのS1からS4に接続

します　写真をクリックして大きな図で確認して下さい

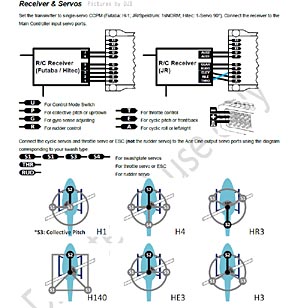

スワッシュタイプの確認

左の図下段をみて搭載する機体のスワッシュタイプを確認します

タイプによってMCのS1からS4端子に接続するサーボの場所がことなり

ます　

フタバの受信機では左図のような接続にならないことがあります。

送受信機の説明書を読んで各チャンネルの出力が何なのか確認

して下さい。
