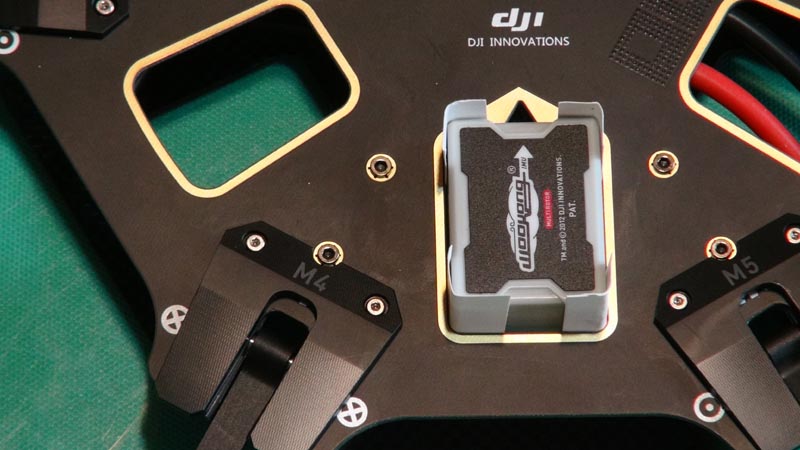

IMUの取り付け センターフレームは上下がネジ止めされています この状態でまずIMU を下のセンターフレームに両面テープで固定します IMUは上のセンター フレームから5mmほど飛び出します IMUがセンターフレームの枠に当 たらないように慎重に取り付けます 厚紙を差し込んで隙間を確保しま す 上部フレームの枠はもうひとまわり大きいと良いのですが・・・ |
|

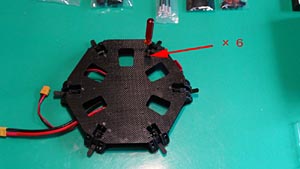

上下センターフレームの分解1 WooKongM、受信機などを組み込むため下のフレーム側の数箇所のネ ジを外します ネジロックが塗布されかなり硬く締められています ネジ を傷めないよう慎重に外します |
|

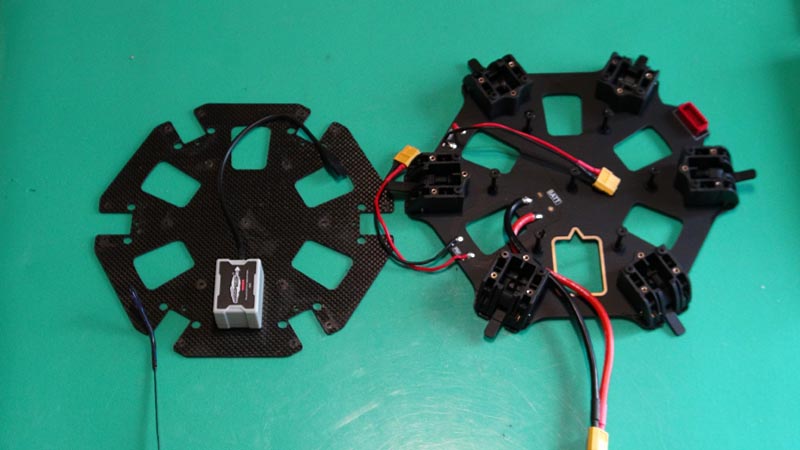

上下センターフレームの分解2 写真左の下フレームはカーボン上フレームはグラスファイバーのようです 上フレームには動力、信号用などのプリント配線がされています 配線 がどのようにされているかは見えません 上フレームには穴あけなどの 加工はできません 注意が必要です また機体にダメージを与えた時に はクラックなどが無いか十分な点検が必要です |
