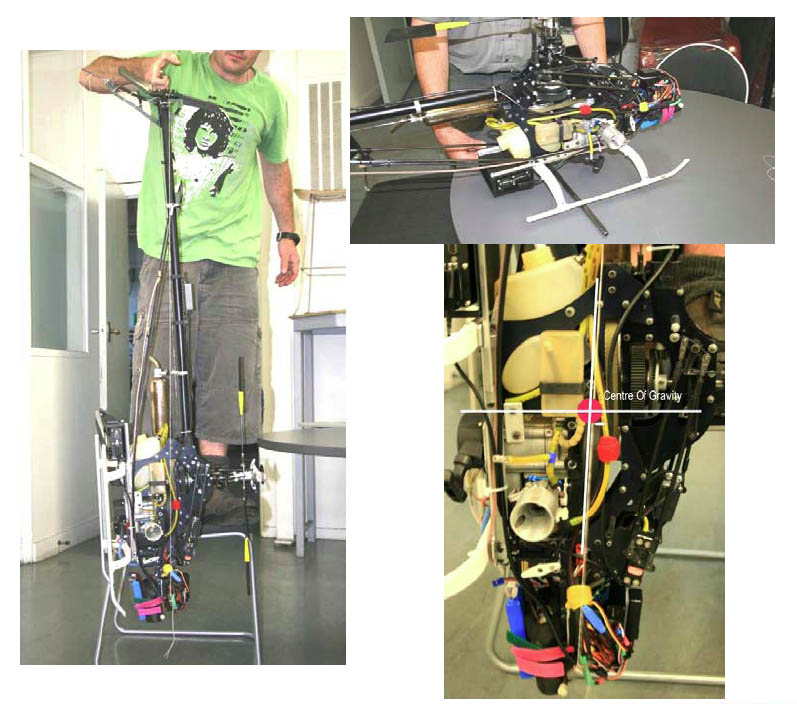

Pictures by DJI　　重心位置の測定

全てのものの搭載が完了したらヘリコプターの重心位置を測定します

前後重心はマスト軸上にしますのであとは錘を付けたタコ糸などを利用し

写真のように交点を求めます

重心位置はこれからのコントローラー設定で大変重要になります正確に測定します

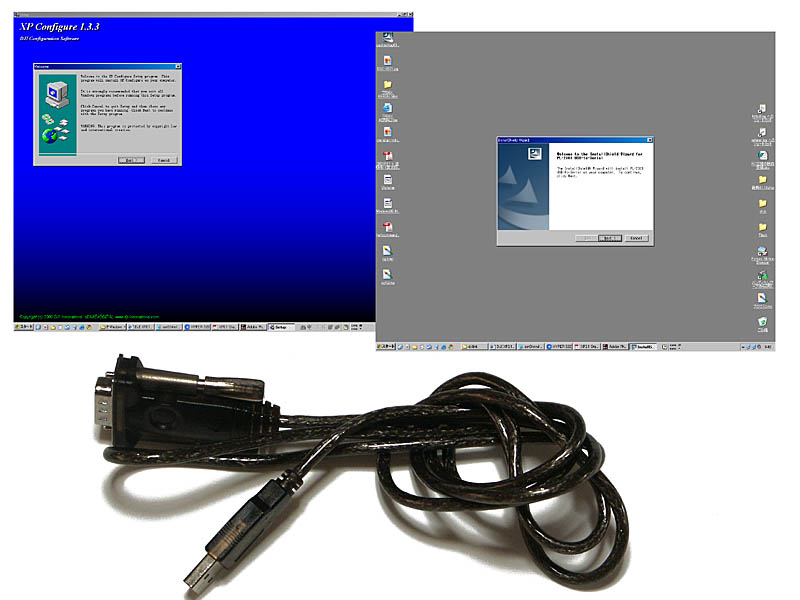

ドライバーとソフトウエアーのインストール

まず添付されているUSBシリアル変換接続コードのドライバーを

コンピューターにインストールします

これでコンピューターとメインコントローラーを接続し通信することができます

次にアダプター、メインコントローラーを設定するためのソフトウエアーをインストールします

画面の指示に従ってNEXTボタンを進めて行けば問題なくインストールできます

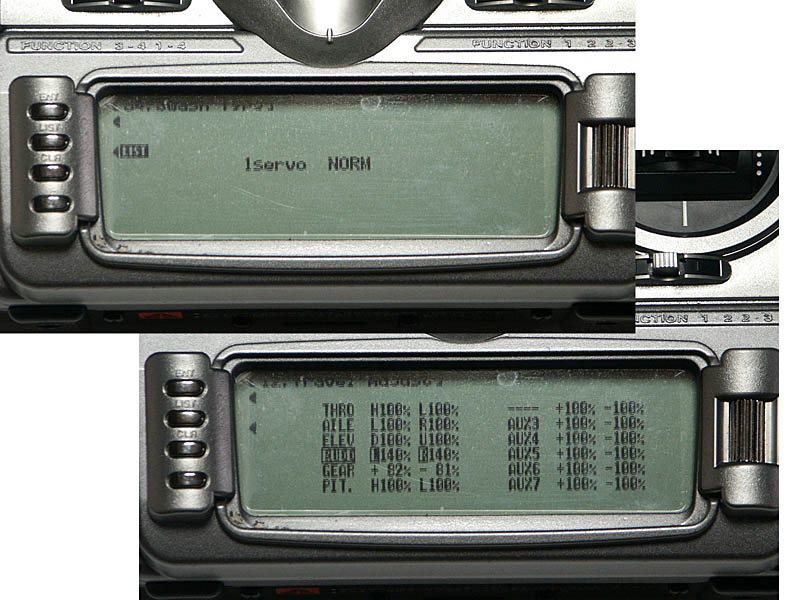

送信機の設定

機体のスワッシュタイプに関わらず１サーボノーマルまたはSWH1に設定します

この設定を間違えると後はどうにもなりません

トリム、サブトリムはニュートラルまたは設定値を”０”にして下さい

トラベルアジャストまたはエンドポイントを全チャンネル±１００％に設定します

写真には１００％ではないチャンネルがあります　これは装置の設定過程で変わったものです

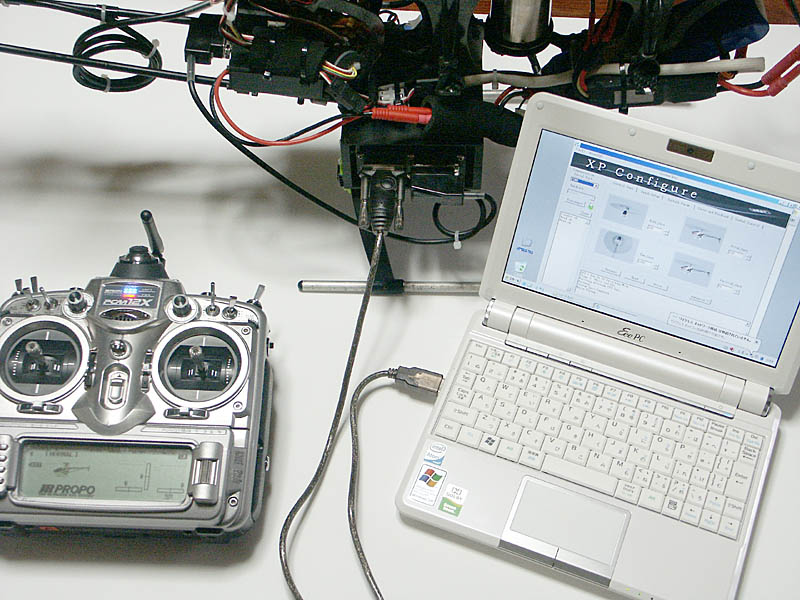

PCとの接続とソフトの立ち上げ

メインコントローラーとコンピューターをUSBシリアルケーブルで接続します　

コンピューターの電源をいれます　次に送信機の電源、ヘリコプターに取り付けたアダプターの

電源をいれますアダプターの出力端子及び受信機には絶対にバッテリーを繋がないようします

繋げるとアダプターの故障またサーボが動きリンケージロッドなどに無理がかかり

壊してしまうことがあります
