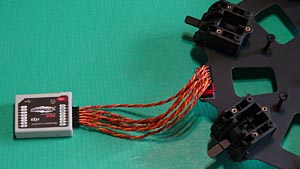

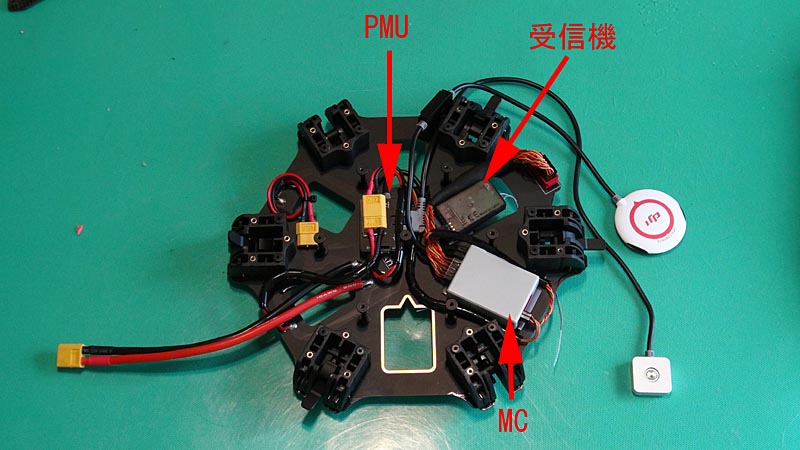

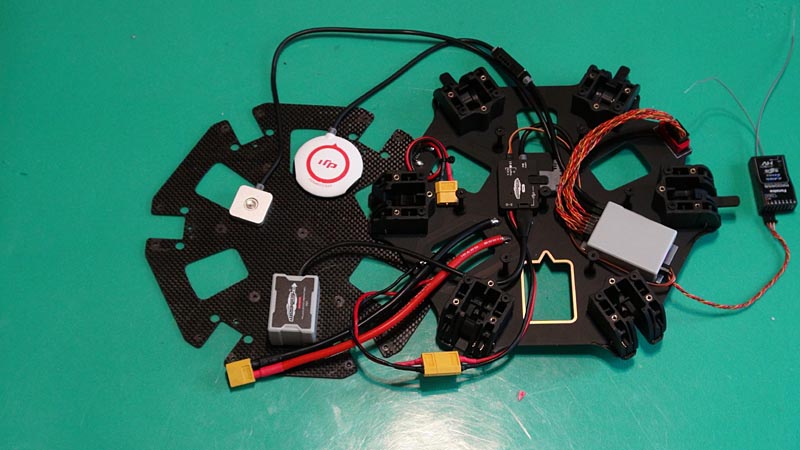

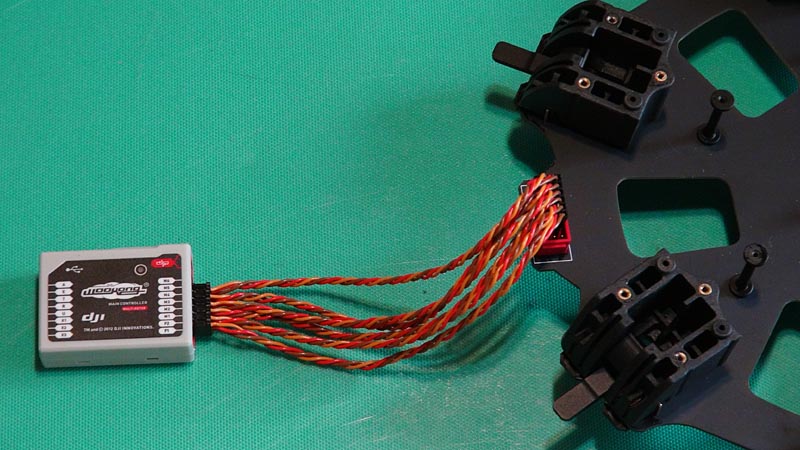

配置１ 上フレームの内側にMC、受信機などを取り付けます まずそれぞれ機 器を仮設置、仮接続します ケーブルの長さ、使い勝手などを検討し 配置と接続を行います MCの取り付け位置はPCと接続する関係上 USBケーブルの取り外しがしやすい位置にします MCと上フレームの接続は間違いのなように慎重に接続します 組み立 て後の再分解は20数本のネジを外す必要があります |
|
配置２ 配置が決まったら両面テープなどでしっかりと固定します また必要な 部分には保護用の被覆をします 上下フレームを合わせます この時接続コードなどを挟み込まないよう 注意します 少量のネジロックを塗布し確実にネジ止めします |
|

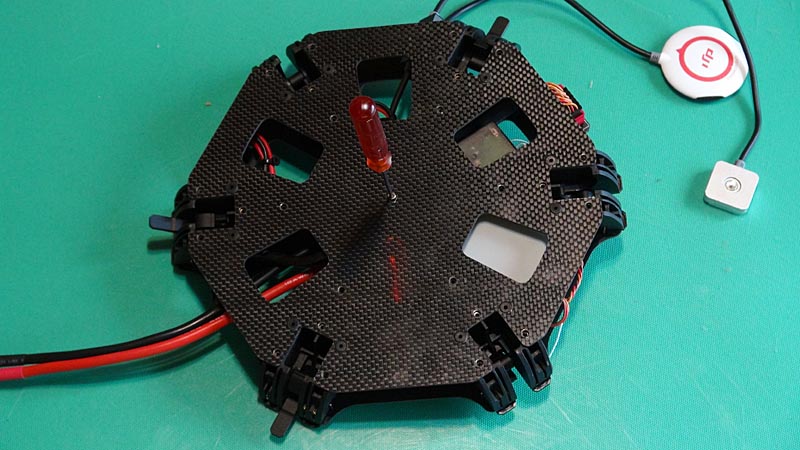

センターフレーム完成 これでセンターフレームは全て完成です 半田付けなどの結線加工は 全く必要がなくあっけなく完成してしまいました |
