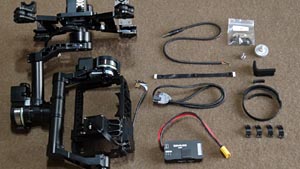

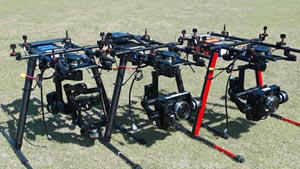

Zenmuse Z15 のセットアップパーツ 左の写真のものがセットアップに必要なパーツです ジンバル本体は組 み立て調整済みなのであとはレンズ保持用にリング、アングルの組み 立てとGCU(写真中央の下)への配線です |

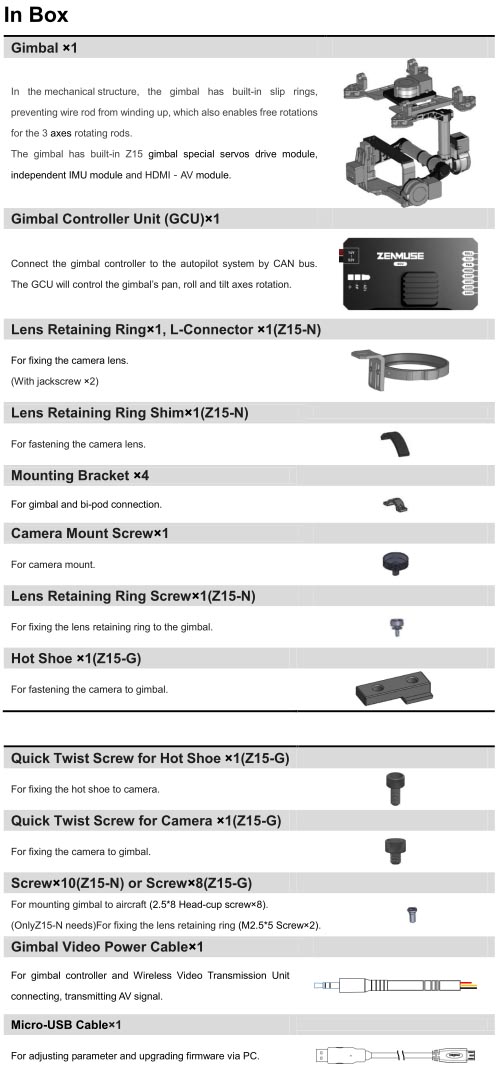

カメラジンバル本体です ブラケットでS800のカーボンパイプに取り付けます GCUです ジンバルをコントロールします GCUには受信機、4Pケーブ ルでWooKongM、黄色のケーブ ルには14Vから52Vのバッテリー、ジン バルからの6Pと8Pのケーブル、 ビデオ出力と12V電源出力の3Pジャッ クがつながります ※Z15N(ソニー用)とZ15Gの添付部品は一部違います |
|

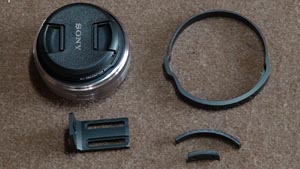

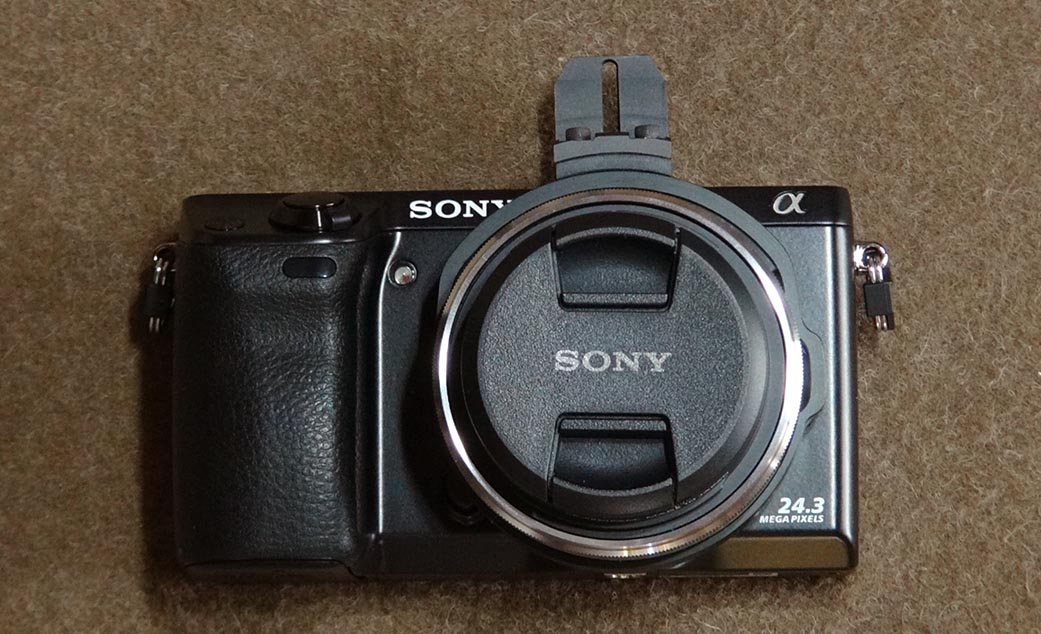

レンズ保持用パーツの取り付け 上写真のパーツを下写真のように指定のネジで仮止めします Z15_User_Manual_en.pdfを参考にして下さい |

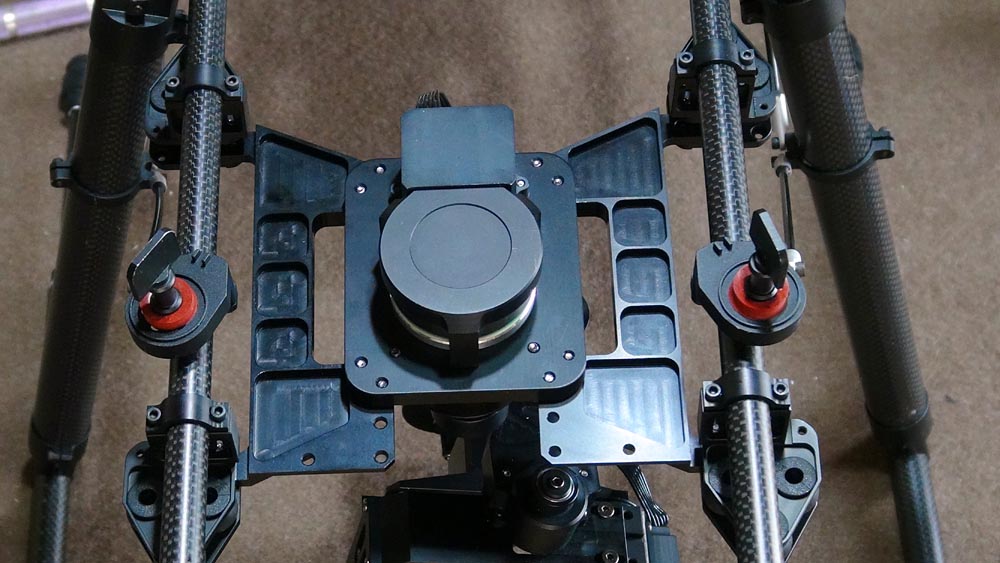

ジンバルの取り付け 写真のようにジンバル本体をS800のベースパイプに取り付けます バッ テリーがベースパイプの後に付くので前後のバランスに注意して位置を 決めます |

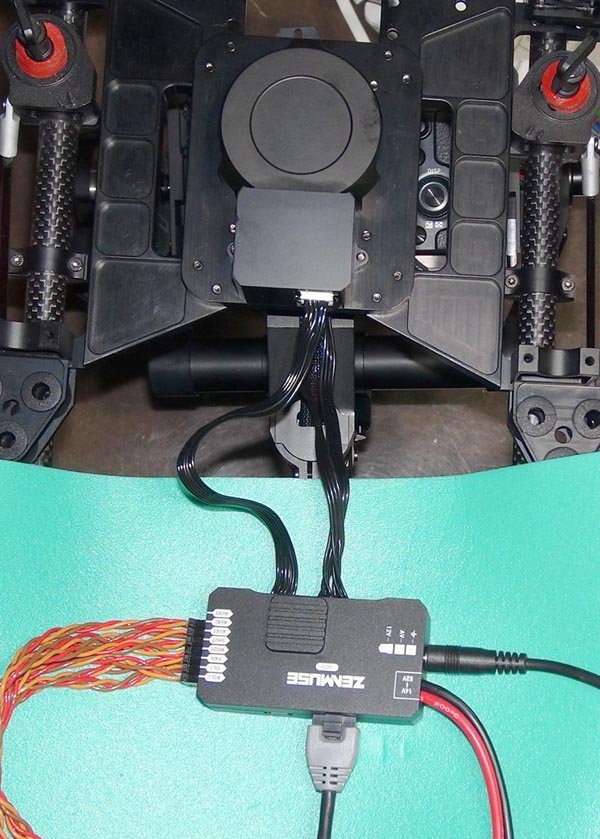

接続図 左の写真をクリックして拡大写真で確認して下さい 決めます |

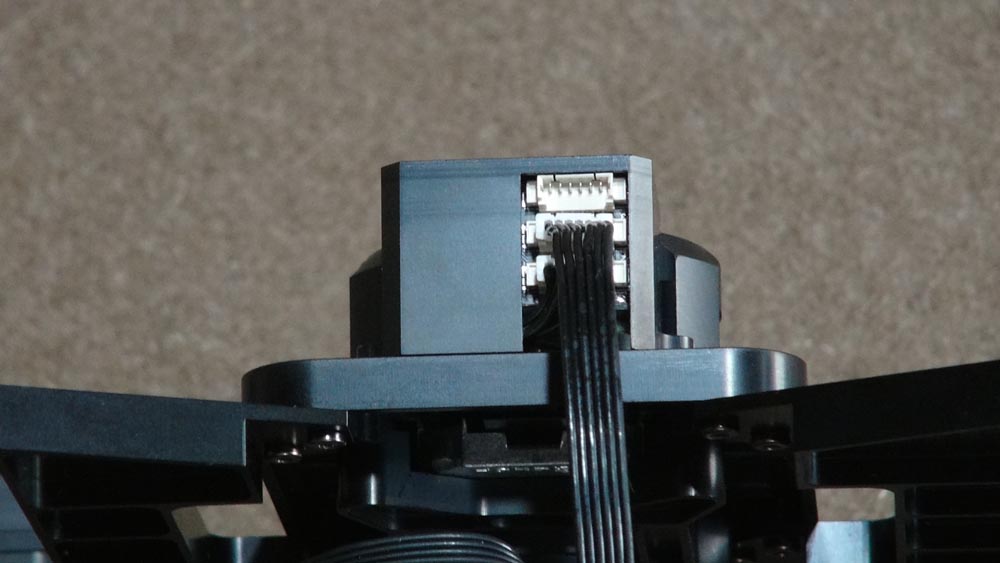

ケーブル取り付け GCU(ジンバルコントロールユニット)とジンバル本体を2本のケーブル (6P、8P)で接続します この時向きを間違えず確実に差し込みます 小さいので破損させないよう注意が必要です |
