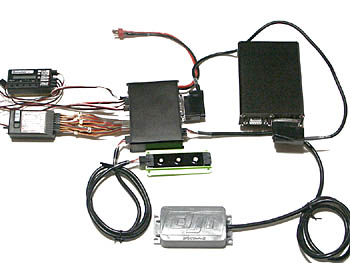

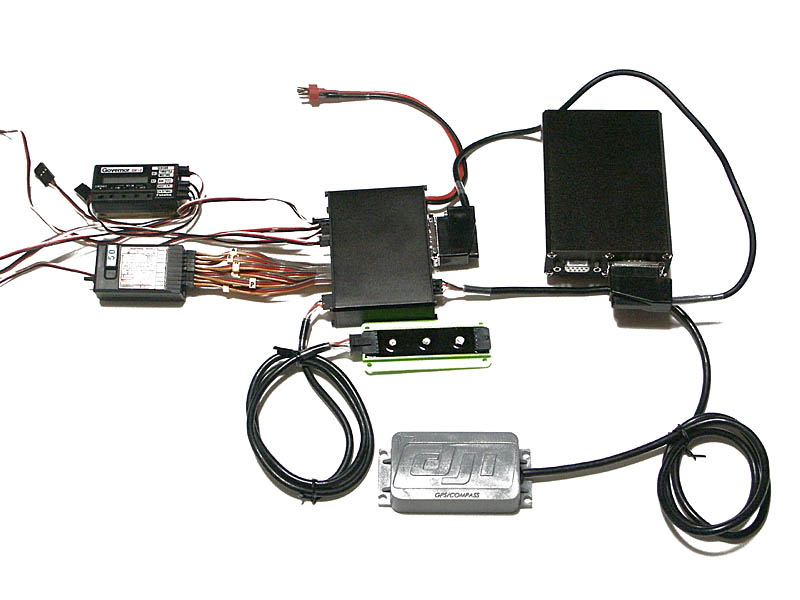

Pictures by DJI　姿勢安定装置DJI XP3.1 スタンダード　セット内容

メインコントローラー：この装置の心臓部です　各種センサーが入っています

機体搭載時には添付の防振ケースに入れます

アダプター：受信機と接続されます　ノーマルスワッシュ、１２０°CCPM等に対応する

ミキシング機能があります　また受信機への電源も供給します

GPSアンテナ＆磁気方位センサー：機体の位置、方位を測定します

状態表示LED：青、白、赤のLEDで機体の状態を知らせます

受信機との接続

受信機のエルロン、エレベーター、スロットル、ピッチ、ラダー、ジャイロゲイン、

オートパイロット（７ｃｈまたは５ｃｈ）とアダプターを接続します

受信機への電源はアダプターから供給されます　絶対に他のバッテリーをつながないよう

また受信機には基本的に上記のチャンネル以外は接続できません　アダプターが壊れます

機体の各サーボはアダプターの出力端子に接続します　この端子のなかにBATT端子があります

これにサーボ駆動用バッテリーをつなぎます

エンジン機の場合はスロットル出力端子にガバナーを取り付ける必要があります

ガバナーのコントロール端子を受信機に接続する場合はシグナル線のみを接続します

アダプターの出力端子８chを使用することも可能です

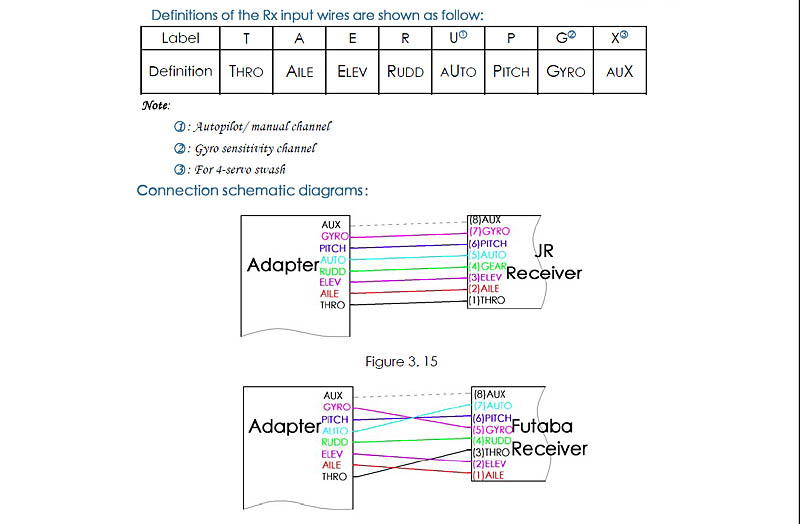

Pictures by DJI　アダプターと受信機の接続図

JRと双葉では接続チャンネルが少し違います

確認して接続します

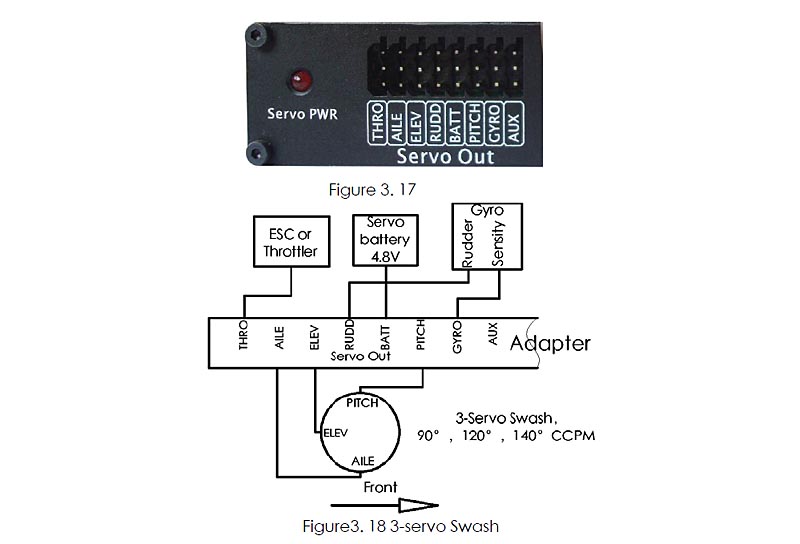

Pictures by DJI　アダプターとサーボ、ジャイロなどの接続図

このアダプターの出力が通常サーボなどに接続される受信機出力の代わりとなります

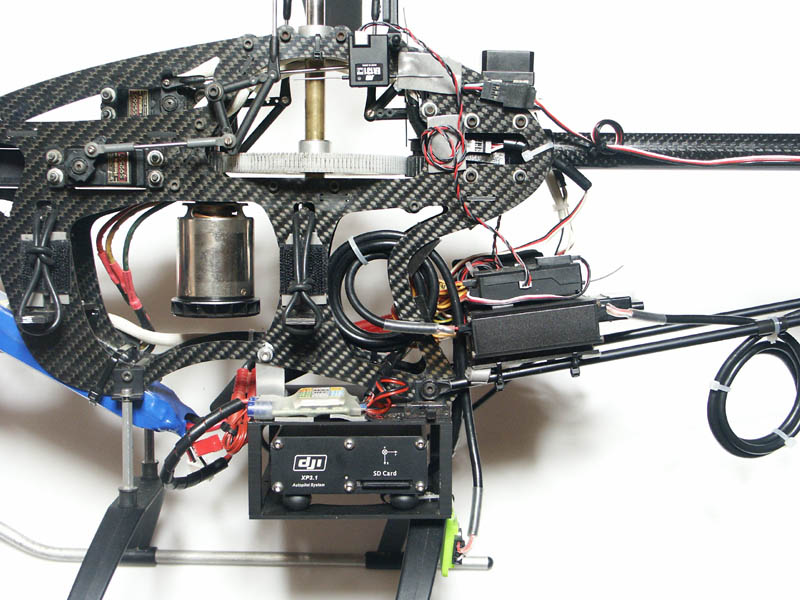

取り付け状態

メインフレームとスキッドの間に防振フレームを使って取り付けたメインコントローラー　　

テールブームブレースの上に取り付けたアダプターと受信機
