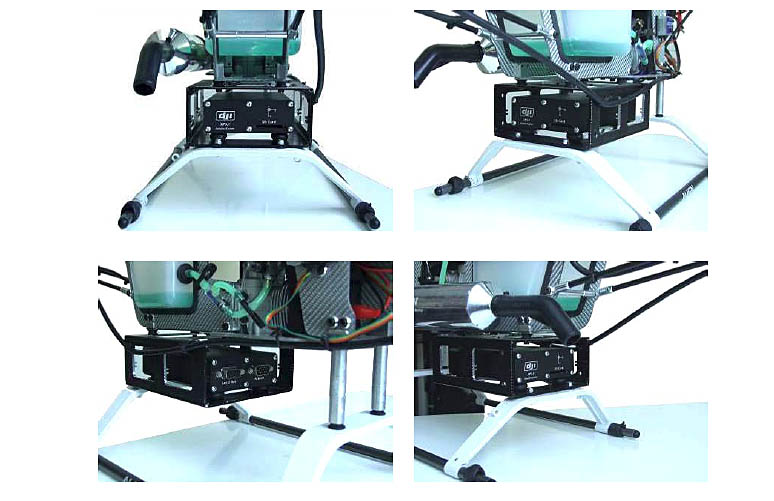

Pictures by DJI　メインコントローラーの取り付け

メインコントローラーの取り付け位置はエンジンまたはモーターから１０cm以上離します

またなるべくサーボからも離します

メインローターのダウンウォッシュがコントローラーに当たらないようにし機体に対して

水平、垂直に取り付ける

ヘリコプターの重心位置に近づけることも重要ですので取り付け位置は工夫が必要です

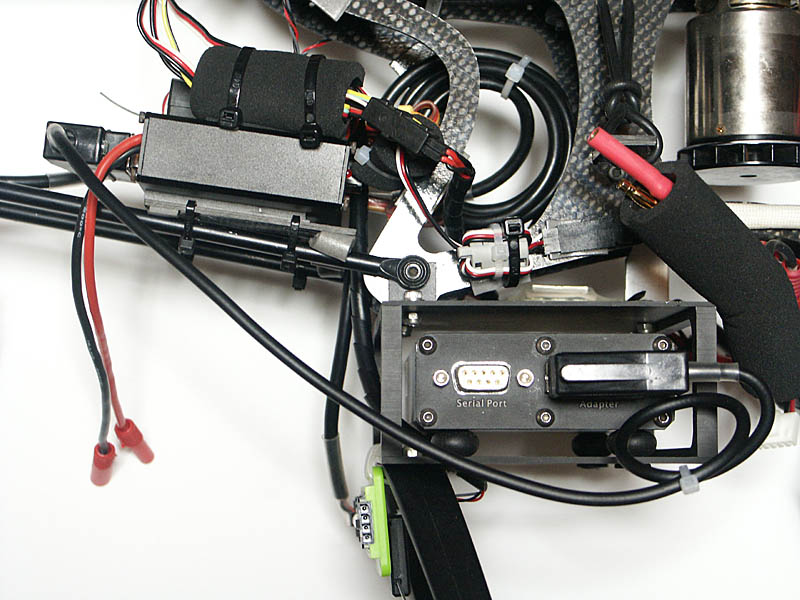

アダプターの取り付けと接続

アダプターもエンジン、モター、サーボから離して取り付けます

メインコントローラーとアダプターを専用ケーブルで接続します

ケーブルにストレスを与えないように余裕を持たせます

アダプターの上に受信機を両面テープで貼り付けました

接続コードの長さからこの位置しかないようです

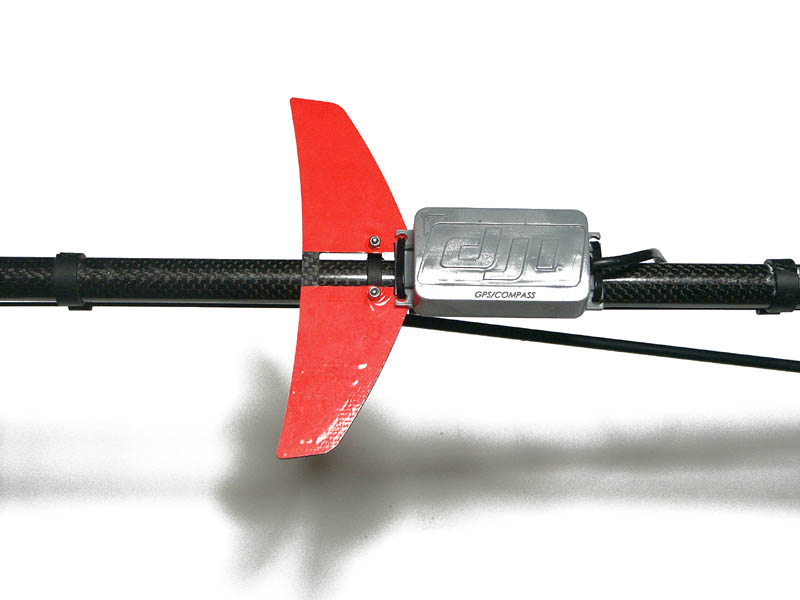

GPSアンテナの取り付け

水平尾翼付近に取り付けます

メインローターに近いとGPS信号の受信感度が低下し

テールローターに近いと計算精度が低下します

またGPSアンテナ付近には磁性体の物は使わないようにしますステンレスボルトなどを使います

状態表示LEDの取り付け

このLEDは地上から見やすい位置に取り付けます　ただ高度距離により見えなくなります　

地上でのキャリブレーション時に見やすい位置でよいでしょう

LED表示は現在マニュアルかオートか、GPS信号を捕らえているか、

機体の姿勢を正しく認識できているか　スティック位置がニュートラルか

そうでないかを知らせてくれます
